În proiectarea modernă a sistemelor de exhaustare industrială, precizia calculului fluxurilor de aer a devenit esențială pentru obținerea unor instalații eficiente, stabile și cu consum energetic optim. Metodele clasice de dimensionare, bazate pe formule empirice și experiență tehnică, rămân importante, însă în multe aplicații industriale complexe acestea nu mai sunt suficiente pentru a descrie comportamentul real al aerului și al poluanților într-un spațiu de producție.
Simulările CFD (Computational Fluid Dynamics) reprezintă una dintre cele mai avansate tehnologii utilizate în ingineria modernă pentru analiza mișcării aerului și a particulelor într-un mediu tridimensional. Prin utilizarea acestor simulări, proiectanții pot anticipa modul în care aerul circulă într-o hală industrială, cum sunt transportate particulele de praf sau vapori și cum trebuie poziționate punctele de captare pentru a obține o exhaustare eficientă.
Utilizarea simulărilor CFD permite optimizarea sistemelor de exhaustare înainte de instalarea acestora, reducând semnificativ riscul de erori de proiectare, costurile de exploatare și necesitatea modificărilor ulterioare.
Ce reprezintă simulările CFD
Simulările CFD sunt modele matematice complexe utilizate pentru a analiza comportamentul fluidelor – în cazul exhaustării industriale, aerul și particulele transportate de acesta.
Prin intermediul unor programe specializate, se creează un model virtual al spațiului industrial care include:
- geometria halei;
- utilajele existente;
- punctele de generare a poluanților;
- sistemele de ventilație și exhaustare;
- fluxurile de aer introduse sau evacuate.
Pe baza acestor elemente, software-ul calculează modul în care aerul circulă în interiorul spațiului, evidențiind zonele de turbulență, stagnare sau dispersie a poluanților.
Cum funcționează o simulare CFD
Procesul de simulare implică mai multe etape tehnice:
1. Crearea modelului 3D al spațiului industrial
Se introduce geometria completă a halei, inclusiv utilaje, pereți, tavan și puncte de captare.
2. Definirea parametrilor de funcționare
Se stabilesc:
- debitele de aer;
- temperaturile;
- viteza fluxurilor;
- densitatea particulelor.
3. Generarea rețelei de calcul (mesh)
Spațiul este împărțit în milioane de celule mici în care sunt calculate mișcările aerului.
4. Calculul aerodinamic
Programul simulează modul în care aerul și particulele se deplasează în spațiu.
5. Analiza rezultatelor
Se identifică zonele unde captarea este eficientă și zonele unde apar probleme.

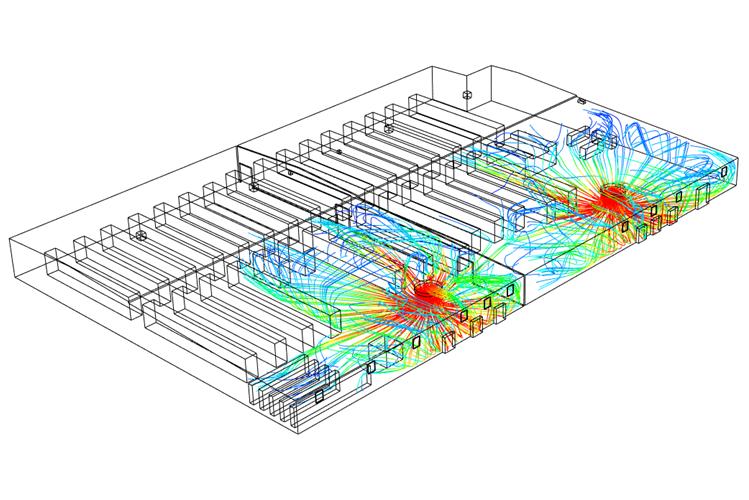

Vizualizarea fluxurilor de aer prin simulări CFD
Una dintre cele mai mari avantaje ale simulărilor CFD este capacitatea de a vizualiza fluxurile de aer în mod grafic. Rezultatele sunt reprezentate sub formă de:
- hărți de viteză a aerului;
- distribuții ale presiunii;
- trasee ale particulelor;
- zone de turbulență;
- zone stagnante.
Aceste reprezentări permit inginerilor să identifice rapid punctele slabe ale unui sistem și să optimizeze proiectarea înainte de implementare.
Avantajele utilizării simulărilor CFD în exhaustare
1. Optimizarea poziționării punctelor de captare
Prin simulări se poate determina poziția optimă a hotei sau a brațelor aspirante pentru a captura poluanții înainte ca aceștia să se disperseze în hală.
2. Reducerea consumului energetic
Un sistem proiectat pe baza simulărilor poate funcționa cu debite mai mici de aer, deoarece captarea este mai eficientă.
3. Eliminarea zonelor stagnante
Simulările identifică zonele în care aerul nu circulă corespunzător și unde poluanții se pot acumula.
4. Adaptarea la procese industriale complexe
În procese cu multiple surse de poluare, simulările permit optimizarea simultană a tuturor punctelor de captare.
5. Reducerea riscurilor de proiectare
Modificările pot fi realizate virtual, fără costuri suplimentare de instalare.
Aplicații ale simulărilor CFD în exhaustarea industrială
Simulările sunt utilizate în numeroase tipuri de procese industriale:
- sudură industrială;
- tăiere cu laser sau plasmă;
- sablare și finisare suprafețe;
- manipularea pulberilor;
- procese chimice;
- reciclare industrială;
- transport pneumatic de materiale.
În fiecare dintre aceste aplicații, comportamentul aerului este diferit, iar simulările permit adaptarea sistemului de exhaustare la specificul procesului.
Impactul asupra dimensionării echipamentelor
Simulările CFD influențează direct dimensionarea componentelor principale ale instalației:
- ventilatoare industriale;
- tubulaturi;
- filtre industriale;
- separatoare de particule;
- sisteme de captare.
Prin optimizarea acestor elemente se poate obține un sistem mai eficient și mai compact.
Proiectare clasică vs. proiectare cu simulări CFD
| Caracteristică | Proiectare clasică | Proiectare cu simulare CFD |
|---|---|---|
| Precizie estimare fluxuri | Medie | Foarte ridicată |
| Identificare zone stagnante | Limitată | Detaliată |
| Optimizare consum energetic | Redusă | Ridicată |
| Costuri de modificare | Posibile după instalare | Minime |
| Adaptare la procese complexe | Limitată | Excelentă |
Rolul simulărilor în reducerea costurilor pe termen lung
Deși realizarea unei simulări CFD presupune un cost suplimentar în etapa de proiectare, aceasta conduce la economii semnificative în exploatare.
Beneficiile economice includ:
- consum energetic redus;
- eliminarea modificărilor ulterioare;
- creșterea duratei de viață a echipamentelor;
- eficiență mai mare a filtrării;
- stabilitate operațională.
În multe proiecte industriale, aceste economii compensează costul simulării încă din primii ani de exploatare.
Limitele simulărilor CFD
Deși sunt extrem de utile, simulările nu pot înlocui complet experiența inginerilor. Rezultatele depind de:
- calitatea modelului introdus;
- precizia datelor inițiale;
- complexitatea procesului industrial.
Simulările trebuie interpretate de specialiști pentru a fi integrate corect în proiectare.
Întrebări frecvente
Ce înseamnă CFD în ingineria industrială?
CFD este o metodă de simulare numerică utilizată pentru analiza mișcării aerului și a fluidelor.
Simulările CFD sunt necesare pentru toate proiectele?
Nu întotdeauna, dar sunt extrem de utile în instalațiile complexe sau în hale mari.
Pot simulările să reducă costurile sistemului de exhaustare?
Da, prin optimizarea fluxurilor și reducerea debitelor necesare.
Se pot simula și particulele de praf?
Da, majoritatea software-urilor CFD permit analiza transportului particulelor.
Simulările înlocuiesc testele reale?
Nu complet, dar reduc semnificativ riscurile înainte de instalare.
Simulările CFD reprezintă un instrument esențial în proiectarea modernă a sistemelor de exhaustare industrială. Prin analiza detaliată a fluxurilor de aer și a comportamentului particulelor, aceste simulări permit optimizarea captării poluanților, reducerea consumului energetic și creșterea eficienței operaționale.
Integrarea simulărilor CFD în etapa de proiectare transformă exhaustarea industrială dintr-un sistem bazat pe estimări într-un sistem proiectat cu precizie științifică, adaptat perfect proceselor tehnologice și cerințelor de performanță ale industriei moderne.
