Într-o fabrică, depozitarea materialelor vrac nu înseamnă doar transferul acestora într-un recipient de mari dimensiuni. Fiecare operațiune de încărcare, descărcare sau transport poate genera praf industrial, pierderi de materie primă, depuneri pe echipamente și modificări ale presiunii în interiorul sistemului. Atunci când aceste fenomene nu sunt controlate, chiar și un siloz modern poate deveni o sursă constantă de contaminare și probleme operaționale.

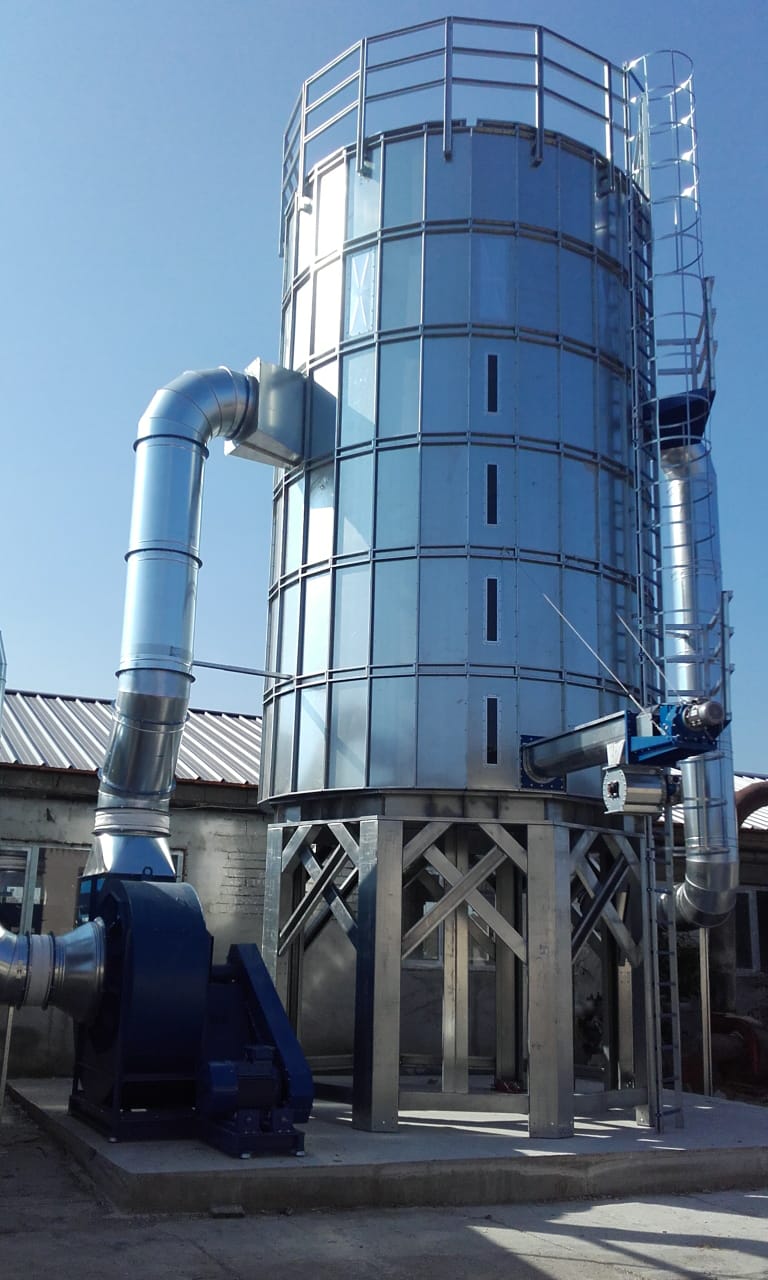

În industria lemnului, silozurile sunt utilizate pentru depozitarea rumegușului, așchiilor și altor materiale rezultate din prelucrare. În industria materialelor de construcții, acestea pot stoca ciment, var, gips sau pulberi minerale. În industria alimentară, sunt utilizate pentru făină, zahăr, amidon, cereale și alte ingrediente vrac. Aplicațiile se extind și către industria chimică, mase plastice, biomasă și producție industrială generală.
Deși principiul depozitării pare asemănător, comportamentul materialelor este diferit. Rumegușul poate forma acumulări și punți de material. Făina poate genera pulberi foarte fine, care necesită control riguros. Cimentul poate produce depuneri și colmatări atunci când intră în contact cu umiditatea. Unele pulberi organice sau metalice pot prezenta riscuri de incendiu și explozie în condiții specifice.
Din acest motiv, sistemele de exhaustare pentru silozuri trebuie proiectate în funcție de material, metoda de încărcare, debitul de transfer, filtrarea necesară și condițiile de exploatare. Nu este suficient ca silozul să aibă un filtru montat pe acoperiș. Aerul trebuie să poată circula controlat, materialul trebuie separat eficient de fluxul de aer, iar presiunea din interior trebuie menținută în limitele admise de construcția echipamentului.
În același timp, descărcarea materialului trebuie realizată fără dispersarea necontrolată a prafului. Valvele rotative, transportoarele elicoidale, buncărele și celelalte echipamente de manipulare trebuie integrate cu instalațiile de exhaustare, astfel încât întregul proces să funcționeze coerent.
O instalație corect proiectată poate reduce pierderile de material, poate limita depunerile din zona de producție și poate contribui la protejarea echipamentelor. Mai important, permite desfășurarea operațiunilor de încărcare și descărcare în condiții controlate, fără improvizații care pot afecta siguranța.
De ce apare praful industrial la încărcarea silozurilor?
Pentru a înțelege rolul exhaustării, trebuie analizat ce se întâmplă în interiorul unui siloz în momentul încărcării.
Înainte de alimentare, spațiul neocupat de material conține aer. Pe măsură ce materialul intră, acesta ocupă o parte din volumul disponibil, iar aerul trebuie să aibă o cale de evacuare. Dacă materialul este introdus prin transport pneumatic, situația devine mai complexă, deoarece în siloz intră și aerul folosit pentru deplasarea pulberii.
Astfel, în timpul umplerii, o parte din aerul din interior trebuie evacuat printr-un sistem de ventilație și filtrare dimensionat corespunzător. Acest aer poate antrena particule fine din materialul depozitat, iar evacuarea lui fără filtrare produce emisii de praf în exterior.
În practică, praful poate apărea la racordurile de alimentare, la îmbinările neetanșe, în partea superioară a silozului sau prin componentele de protecție care se deschid în condiții anormale. Apariția unor nori de pulbere în jurul silozului indică necesitatea verificării instalației.
Un filtru de siloz funcțional trebuie să permită trecerea aerului și să rețină particulele pentru care a fost proiectat. Dacă filtrul este subdimensionat sau colmatat, aerul nu mai poate fi evacuat suficient, iar presiunea interioară poate crește.
În cazul anumitor silozuri atmosferice, destinate depozitării pulberilor, chiar și diferențele de presiune relativ mici pot afecta integritatea structurală. De aceea, filtrarea, monitorizarea presiunii și protecția împotriva suprapresiunii trebuie analizate împreună.
Încărcarea pneumatică și încărcarea mecanică: ce diferențe există?
Nu toate silozurile sunt alimentate prin aceeași metodă. Unele primesc material prin conducte de transport pneumatic, altele sunt încărcate cu elevatoare cu cupe, transportoare elicoidale, benzi transportoare sau alte echipamente mecanice.
În transportul pneumatic, materialul solid este deplasat prin conducte cu ajutorul aerului. Această metodă este frecvent utilizată pentru ciment, var, pulberi alimentare, anumite granule și alte materiale compatibile. La intrarea în siloz, aerul de transport trebuie separat de material și evacuat controlat.
O caracteristică importantă este că debitul de aer care trebuie evacuat din siloz nu poate fi determinat numai din volumul materialului introdus. La umplerea pneumatică trebuie luat în calcul și aerul de transport, inclusiv variațiile de debit care pot apărea în timpul operațiunii.
De exemplu, două silozuri identice, alimentate cu același material, pot avea cerințe diferite pentru filtrare dacă unul este încărcat printr-un transportor mecanic, iar celălalt printr-o autocisternă pneumatică.
La încărcarea mecanică, aerul dislocat de material rămâne important, dar configurația poate fi diferită. În anumite aplicații, sunt necesare captări suplimentare la punctele de transfer, la gurile de alimentare și la echipamentele care manipulează pulberi înainte ca acestea să intre în siloz.
Alegerea soluției trebuie făcută pe baza debitului real de material, a modului de transport și a caracteristicilor fizice ale pulberii. Utilizarea unui filtru ales exclusiv după diametrul silozului sau capacitatea sa de stocare poate conduce la dimensionări greșite.
Soluții pentru controlul prafului în funcție de materialul depozitat
| Material depozitat | Probleme frecvente | Echipamente și soluții posibile | Aspecte tehnice importante |
|---|---|---|---|
| Rumeguș și așchii de lemn | Praf fin, depuneri, formarea punților de material | Sisteme de exhaustare, filtre industriale, buncăre de extracție, transportoare mecanice | Combustibilitatea prafului, comportamentul la descărcare și separarea particulelor |
| Făină și amidon | Pulberi fine, contaminare, pierderi de material | Filtre de siloz, transport pneumatic, descărcare etanșă | Igienă, protecție împotriva exploziilor și controlul contaminării |
| Ciment | Praf mineral fin, depuneri, colmatare în prezența umidității | Filtre de aerisire pentru siloz, monitorizare presiune, sisteme de protecție | Suprapresiune la încărcarea pneumatică și întreținerea filtrelor |
| Var și gips | Pulberi fine, depuneri, sensibilitate la umiditate | Filtre adaptate materialului, tubulatură, sisteme de descărcare controlată | Caracterul materialului, protecția filtrelor și gestionarea umidității |
| Cereale | Praf organic, particule fine, acumulări | Filtrare industrială, elevatoare cu cupe, captare la transferuri | Siguranță la incendiu, praf combustibil și curățare |
| Granule plastice | Particule fine, praf din manipulare, electricitate statică | Filtre locale, transport pneumatic, separatoare | Compatibilitatea materialelor și controlul încărcării electrostatice |
| Pulberi metalice | Particule fine, risc de aprindere pentru anumite metale | Sisteme specializate de colectare și protecție | Evaluarea riscului de incendiu sau explozie și compatibilitatea echipamentelor |
| Biomasă mărunțită | Fibre, praf organic, variații de umiditate | Sisteme de captare, filtre, buncăre de extracție | Acumulări, comportament la curgere și protecție la incendiu |
Filtrele pentru silozuri: componenta care controlează aerul evacuat
Filtrele pentru silozuri sunt echipamente proiectate pentru separarea pulberilor din aerul evacuat în timpul încărcării sau al altor operațiuni tehnologice. În multe instalații, acestea sunt montate în partea superioară a silozului, unde permit evacuarea aerului fără eliberarea necontrolată a materialului solid.
Principiul de funcționare este diferit de cel al unei simple guri de aerisire. Aerul încărcat cu particule trece printr-un material filtrant, care reține praful. În funcție de configurația echipamentului, particulele acumulate pot fi desprinse periodic și pot reveni în interiorul silozului.
Pentru aplicațiile industriale sunt utilizate filtre cu cartușe, filtre cu saci sau alte configurații adaptate debitului de aer și tipului de material. Alegerea lor depinde de încărcarea cu particule, caracteristicile pulberii, temperatura, umiditatea și regimul de funcționare.
Un filtru eficient trebuie să îndeplinească simultan două condiții: să rețină corespunzător particulele și să permită trecerea debitului necesar de aer, cu o pierdere de presiune compatibilă cu limitele sistemului.
Dacă materialul filtrant este prea restrictiv sau dacă suprafața de filtrare este insuficientă, rezistența poate crește rapid. În schimb, un material filtrant nepotrivit poate permite trecerea particulelor fine, producând emisii în exterior.
O instalație performantă trebuie să țină cont și de modul în care filtrele se comportă între operațiunile de curățare. Dimensionarea numai pentru starea de filtru nou nu este suficientă pentru o exploatare industrială predictibilă.
Filtre cu cartușe și sisteme de curățare automată
Cartușele filtrante sunt utilizate frecvent în echipamentele compacte de filtrare pentru silozuri. Acestea oferă o suprafață de filtrare relativ mare și pot fi integrate în sisteme de curățare automată.
Una dintre metodele folosite este curățarea prin impulsuri de aer comprimat. Impulsurile desprind o parte din praful acumulat pe suprafața filtrantă, permițând menținerea unei rezistențe acceptabile în timpul exploatării.
Eficiența curățării depinde de caracteristicile particulelor și de configurația echipamentului. Praful uscat și relativ fluid poate fi mai ușor de desprins decât o pulbere umedă, lipicioasă sau care formează aglomerări.
Un alt aspect important este calitatea aerului comprimat utilizat pentru curățare. Dacă acesta introduce umezeală sau ulei într-un filtru incompatibil cu astfel de contaminanți, pot apărea depuneri și colmatări premature.
Sistemul de curățare trebuie verificat periodic, iar cartușele deteriorate trebuie înlocuite. O fisură sau o etanșare defectuoasă poate permite trecerea pulberii, chiar dacă ventilarea funcționează aparent normal.
Cum se dimensionează corect filtrarea pentru umplerea unui siloz?
Dimensionarea începe cu stabilirea debitului maxim de aer care trebuie evacuat în condițiile cele mai solicitante de umplere. Pentru un siloz alimentat pneumatic, trebuie analizate caracteristicile instalației de transport, inclusiv debitul de aer furnizat, regimul de descărcare și variațiile care pot apărea la finalul operațiunii.
Este importantă și temperatura aerului, deoarece volumul acestuia poate varia în funcție de condițiile de presiune și temperatură. Valorile exprimate în metri cubi pe oră trebuie comparate la aceleași condiții de referință.
Dacă două conducte pot alimenta simultan același siloz, scenariul trebuie inclus în dimensionare sau simultaneitatea trebuie limitată prin măsuri de comandă și interblocare.
Apoi se stabilește suprafața filtrantă necesară, pe baza caracteristicilor materialului și a debitului de aer. Un parametru utilizat în proiectare este raportul dintre debit și suprafața de filtrare, însă valoarea potrivită nu este universală. Ea depinde de material, concentrația prafului, tipul mediului filtrant și sistemul de curățare.
Trebuie verificată și pierderea de presiune admisă, în raport cu rezistența mecanică a silozului. Nu orice siloz metalic este construit pentru a suporta presiuni interne ridicate, chiar dacă alimentarea se face dintr-un echipament pneumatic presurizat.
Din acest motiv, proiectul trebuie să conțină limitele de funcționare ale silozului, capacitatea de ventilare a filtrului și condițiile în care sistemele de protecție trebuie să intervină.
Suprapresiunea: una dintre cele mai importante probleme la încărcarea pneumatică
Un risc major în exploatarea anumitor silozuri apare atunci când aerul introdus nu poate fi evacuat suficient de repede. Dacă filtrul este colmatat, traseul de ventilare este obstrucționat sau debitul pneumatic crește peste valorile proiectate, presiunea interioară poate depăși limitele admise.
Consecințele pot fi serioase. În funcție de rezistența mecanică a echipamentului, suprapresiunea poate produce deformarea pereților, deteriorarea acoperișului, desprinderea unor componente sau pierderi importante de material.
Un aspect esențial este diferența dintre presiunea disponibilă în autocisternă sau în sistemul de transport și presiunea pe care o poate suporta silozul. Faptul că materialul este transportat pneumatic nu înseamnă că recipientul de depozitare poate funcționa la aceeași presiune ca echipamentul de transport.
Protecția corectă include, în funcție de aplicație, monitorizarea presiunii, detectarea nivelului ridicat, oprirea controlată a alimentării și un dispozitiv adecvat de protecție la suprapresiune.
Filtrul de siloz este destinat ventilării și reținerii pulberilor în condițiile normale de funcționare. El nu trebuie considerat singurul dispozitiv de protecție împotriva unei suprapresiuni accidentale.
De ce o valvă de suprapresiune nu înlocuiește filtrul?
Valva de protecție împotriva suprapresiunii are rolul de a interveni atunci când apar condiții anormale de presiune. Filtrul, în schimb, trebuie să permită evacuarea controlată și filtrată a aerului în timpul funcționării normale.
Cele două componente îndeplinesc funcții diferite și nu sunt interschimbabile. O valvă de suprapresiune care se deschide în timpul fiecărei alimentări nu reprezintă o soluție acceptabilă de ventilare obișnuită a silozului.
Deschiderea repetată a acesteia indică necesitatea verificării filtrării, a debitului de transport, a comenzilor de alimentare și a stării sistemului de protecție.
De asemenea, evacuarea accidentală a pulberii prin valvă poate genera depuneri care afectează funcționarea ulterioară a dispozitivului.
Într-un proiect corect, filtrarea gestionează circulația normală a aerului, iar componentele de protecție intervin în condițiile anormale pentru care au fost proiectate.
Protecția la explozie este diferită de protecția la suprapresiune
În industria lemnului, alimentară și în alte aplicații cu pulberi combustibile, trebuie făcută o distincție clară între suprapresiunea produsă de transportul pneumatic și presiunea generată de o eventuală deflagrație.
Suprapresiunea de proces poate apărea atunci când aerul de transport nu este evacuat corespunzător. O deflagrație reprezintă însă un fenomen de ardere rapidă, care poate produce o creștere bruscă a presiunii și propagarea flăcării.
O valvă obișnuită de protecție la suprapresiune nu înlocuiește automat un sistem de protecție la explozie. Pentru materialele combustibile pot fi necesare panouri de decomprimare a exploziei, sisteme de suprimare, izolare împotriva propagării sau alte soluții stabilite prin evaluarea riscurilor.
Aceste echipamente trebuie proiectate și selectate în funcție de caracteristicile materialului, de configurația silozului și de cerințele ATEX aplicabile.
În anumite situații, trebuie analizate și riscurile generate de transportul pneumatic, electricitatea statică, corpurile străine metalice, scântei sau particule fierbinți provenite din procesele anterioare.
Siguranța nu poate fi obținută prin simpla montare a unui panou de suprapresiune ales generic. Este necesară o analiză completă a scenariilor de funcționare și a riscurilor de aprindere.
Descărcarea silozurilor: de ce poate apărea praful și în această etapă?
Problemele de contaminare nu se limitează la umplerea silozului. Descărcarea poate produce la rândul ei pierderi de material, depuneri și emisii de particule.
Atunci când materialul este evacuat printr-o gură de descărcare, o valvă rotativă, un transportor elicoidal sau un sistem mecanic, praful poate apărea la îmbinări, racorduri și puncte de transfer. Cantitatea eliberată depinde de granulometrie, debit, presiune și etanșeitatea componentelor.
În cazul materialelor foarte fine, chiar și deschiderile relativ mici pot permite dispersarea prafului dacă există diferențe de presiune sau mișcări importante ale aerului.
În același timp, descărcarea modifică volumul ocupat de material în siloz. Aerul trebuie să poată intra sau circula în mod controlat pentru a preveni apariția unor depresiuni excesive, în funcție de configurația instalației și de metoda de evacuare.
Un siloz insuficient ventilat în timpul descărcării poate fi supus unor solicitări mecanice nedorite. De aceea, protecția la depresiune trebuie analizată distinct de protecția la suprapresiune.
În aplicațiile unde materialul este evacuat pneumatic sau prin sisteme de aspirație, acest aspect devine și mai important. Regimul de presiune trebuie să fie compatibil cu proiectarea silozului.
Valvele rotative și rolul lor în descărcarea controlată
Valvele rotative sunt utilizate în numeroase instalații de exhaustare și sisteme de transport al materialelor vrac. Ele permit dozarea sau evacuarea materialului printr-un rotor prevăzut cu compartimente, realizând o separare parțială a zonelor cu presiuni diferite.
În anumite aplicații, valvele rotative sunt amplasate sub filtre, cicloane, buncăre sau silozuri, pentru a permite descărcarea continuă a pulberilor. Alegerea lor depinde de debitul de material, densitatea aparentă, granulometrie, umiditate și tendința de aglomerare.
O valvă dimensionată greșit poate limita debitul de descărcare, poate provoca acumulări sau poate produce pierderi de etanșeitate. Dacă materialul este abraziv, rotorul și carcasa pot suferi uzură. Dacă este fibros sau lipicios, pot apărea blocaje.
În instalațiile cu pulberi combustibile, o valvă rotativă obișnuită nu trebuie considerată automat dispozitiv certificat de izolare a exploziei. Această funcție necesită echipamente proiectate și validate corespunzător.
Valva rotativă trebuie selectată în cadrul întregului flux tehnologic, nu doar după diametrul gurii de descărcare.
Transportoare elicoidale, elevatoare și buncăre de extracție
În instalațiile industriale de mari dimensiuni, materialul depozitat trebuie transportat către alte procese. Acest lucru poate fi realizat prin transportoare elicoidale, elevatoare cu cupe, transportoare cu raclete sau sisteme mecanice adaptate materialului.
Transportoarele elicoidale sunt folosite pentru deplasarea și dozarea anumitor pulberi sau materiale granulare. Pentru a reduce emisiile de praf, îmbinările, gurile de alimentare și punctele de descărcare trebuie proiectate și etanșate corespunzător.
Elevatoarele cu cupe sunt utilizate pentru transportul vertical al materialului. În anumite aplicații, alimentarea și descărcarea acestora pot necesita sisteme de captare a prafului, iar pentru materialele combustibile trebuie analizate riscurile legate de aprindere și propagare.
Buncărele cu extracție hidraulică sunt relevante în special pentru materialele care nu curg ușor sub acțiunea gravitației, cum sunt anumite tipuri de rumeguș, așchii sau materiale fibroase. Ele pot contribui la evacuarea controlată a materialului și la alimentarea constantă a echipamentelor aflate în aval.
Totuși, aceste sisteme nu elimină automat necesitatea exhaustării. Zonele de transfer, racordurile și echipamentele de separare trebuie analizate pentru controlul pulberilor.
De ce unele materiale formează blocaje în silozuri?
Comportamentul materialului depozitat influențează direct funcționarea sistemului. Nu toate pulberile curg uniform, iar unele pot forma aglomerări, punți sau zone în care materialul rămâne blocat.
Rumegușul și materialele fibroase pot forma structuri care împiedică descărcarea uniformă. Pulberile sensibile la umiditate pot deveni compacte sau lipicioase. Unele materiale fine pot adera la pereții recipientului, în special atunci când condițiile de depozitare nu sunt controlate.
În astfel de situații, creșterea necontrolată a aspirației nu reprezintă soluția corectă. Problema poate fi legată de geometria silozului, unghiurile de descărcare, proprietățile materialului sau echipamentele de extracție.
Soluțiile pot include buncăre proiectate pentru comportamentul materialului, sisteme de extracție mecanică, echipamente de dozare sau alte dispozitive adecvate aplicației.
Încercarea de deblocare prin intervenții improvizate poate crea riscuri grave. Accesul în silozuri și intervențiile asupra materialelor blocate necesită proceduri de siguranță specifice, deoarece pot exista pericole de îngropare, atmosferă periculoasă și pornire accidentală a echipamentelor.
Probleme frecvente la încărcarea și descărcarea silozurilor
| Problemă observată | Cauze posibile | Ce trebuie verificat | Direcție de remediere |
|---|---|---|---|
| Praf evacuat prin partea superioară | Filtru deteriorat, etanșare defectuoasă, presiune anormală | Starea filtrului, presiunea și racordurile | Repararea filtrării și verificarea sistemului de protecție |
| Suprapresiune la încărcare | Debit de aer prea mare, filtru colmatat, ventilare insuficientă | Debitul pneumatic, filtrul și senzorii | Reproiectarea ventilării sau remedierea defecțiunilor |
| Deschiderea repetată a valvei de suprapresiune | Probleme de ventilare sau control al alimentării | Sistemul de filtrare, senzorii și alimentarea pneumatică | Identificarea cauzei și restabilirea funcționării sigure |
| Praf la descărcarea materialului | Racorduri neetanșe, captare insuficientă | Valve, transportoare și puncte de transfer | Etanșare și captare locală |
| Material blocat în siloz | Umiditate, compactare, formarea punților | Proprietățile materialului și sistemul de extracție | Adaptarea soluției de descărcare |
| Filtre colmatate rapid | Umiditate, material filtrant nepotrivit, curățare insuficientă | Filtrele, aerul comprimat și caracteristicile pulberii | Optimizarea filtrării și mentenanței |
| Depresiune excesivă la descărcare | Aer insuficient de compensare, ventilare blocată | Dispozitivele de admisie și protecție | Corectarea compensării aerului |
| Pierderi mari de material | Transfer neetanș, descărcare necontrolată | Racorduri, valve și automatizare | Îmbunătățirea etanșeității și dozării |
Exemplu practic: diferența dintre un siloz alimentat mecanic și unul alimentat pneumatic
Să analizăm două situații întâlnite în industrie.
Prima este o fabrică de prelucrare a lemnului, unde rumegușul și așchiile sunt colectate printr-o instalație de exhaustare, separate din aer și direcționate către un siloz de stocare. În acest caz, trebuie analizate separat transportul materialului, separarea particulelor, evacuarea aerului și modul de descărcare din siloz.
Dacă materialul este transportat printr-un sistem mecanic după separare, necesarul de ventilare al silozului poate fi diferit de cel al unei alimentări pneumatice directe. În plus, evacuarea materialului fibros poate necesita echipamente de extracție adaptate.
A doua situație este un siloz de ciment alimentat de o autocisternă pneumatică. În acest caz, pulberea este transportată împreună cu aer comprimat, iar silozul trebuie să permită evacuarea aerului primit în timpul operațiunii. Filtrul superior și sistemele de protecție trebuie dimensionate pentru condițiile de alimentare.
Dacă filtrul se colmatează sau dacă debitul de aer depășește capacitatea de ventilare, presiunea din siloz poate crește. De aceea, sunt importante monitorizarea presiunii, detectarea nivelului de umplere și oprirea automată a alimentării în condiții anormale.
Cele două instalații pot utiliza silozuri metalice și echipamente aparent similare, dar soluțiile tehnice sunt diferite. Acest exemplu arată de ce proiectarea trebuie să înceapă cu analiza fluxului de material, nu cu alegerea generică a unui filtru.
Automatizarea și monitorizarea încărcării silozurilor
În instalațiile moderne, automatizarea poate contribui semnificativ la reducerea riscului de pierdere a materialului și la prevenirea unor condiții anormale de funcționare.
Senzorii de nivel pot semnala apropierea de capacitatea maximă de stocare. Dispozitivele de monitorizare a presiunii pot identifica o creștere anormală în timpul alimentării. În funcție de configurație, sistemul de comandă poate opri automat alimentarea atunci când sunt depășite limitele stabilite.
Pentru anumite aplicații, este importantă și monitorizarea filtrului. Un senzor de presiune diferențială poate indica o creștere a rezistenței materialului filtrant, semnalând necesitatea unei verificări.
Sistemele de automatizare trebuie proiectate astfel încât o defecțiune relevantă să nu permită continuarea necontrolată a operațiunii. Această abordare este deosebit de importantă pentru silozurile alimentate pneumatic.
Monitorizarea poate include și starea valvelor rotative, a transportoarelor sau a echipamentelor de descărcare. Dacă evacuarea materialului este blocată, sistemul trebuie să poată semnala problema înainte ca aceasta să afecteze întregul flux.
Automatizarea nu înlocuiește mentenanța, dar poate oferi informații utile pentru prevenirea defecțiunilor și organizarea intervențiilor.
Mentenanța filtrelor și a sistemelor de exhaustare pentru silozuri
O instalație de filtrare pentru siloz poate funcționa eficient doar dacă este întreținută corespunzător. Praful acumulat, umiditatea, consumabilele deteriorate și defectarea sistemelor de curățare pot modifica semnificativ performanța.
Filtrele trebuie inspectate periodic, iar elementele filtrante trebuie înlocuite atunci când gradul de încărcare sau starea lor impune acest lucru. Sistemele cu curățare automată trebuie verificate pentru funcționarea corectă a valvelor și pentru calitatea aerului comprimat utilizat.
Componentele de protecție la suprapresiune și depresiune trebuie inspectate și testate conform instrucțiunilor aplicabile. Acumulările de material sau coroziunea pot împiedica funcționarea corectă a unor dispozitive de protecție.
Senzorii de nivel și presiune trebuie verificați periodic. O valoare afișată pe panoul de comandă nu reprezintă automat dovada că dispozitivul funcționează corect în toate condițiile.
La descărcare, trebuie urmărite valvele rotative, transportoarele și elementele de etanșare. Uzura sau blocajele pot produce pierderi de material și pot perturba alimentarea echipamentelor din aval.
Un program de mentenanță eficient trebuie să includă atât verificările mecanice, cât și monitorizarea parametrilor de funcționare. Scopul este identificarea modificărilor înainte ca acestea să provoace opriri sau incidente.
Greșeli frecvente în proiectarea exhaustării pentru silozuri
Una dintre cele mai importante greșeli este alegerea filtrului doar în funcție de dimensiunea silozului. Capacitatea de stocare nu determină singură debitul de aer care trebuie evacuat, mai ales în cazul alimentării pneumatice.
O altă greșeală este tratarea dispozitivului de protecție la suprapresiune ca pe o componentă obișnuită de aerisire. În funcționarea normală, evacuarea aerului trebuie realizată prin sistemul proiectat pentru acest scop.
Subdimensionarea filtrării poate produce creșteri de presiune și emisii de praf. În același timp, instalarea unui filtru foarte mare, fără analizarea necesarului real, poate genera costuri inutile.
Ignorarea umidității reprezintă o altă problemă. Anumite pulberi pot forma depuneri greu de desprins, ceea ce influențează durata de viață a filtrelor și funcționarea sistemelor de descărcare.
Lipsa monitorizării nivelului și presiunii poate îngreuna identificarea unor condiții anormale. În instalațiile alimentate pneumatic, aceste informații sunt importante pentru protejarea echipamentelor.
O altă eroare este neglijarea descărcării. Un siloz cu filtrare performantă poate avea în continuare probleme dacă materialul se blochează, dacă valvele sunt nepotrivite sau dacă punctele de transfer nu sunt etanșe.
În final, riscurile asociate pulberilor combustibile nu trebuie tratate superficial. Protecția la suprapresiune de proces și protecția la explozie sunt funcții diferite, care trebuie evaluate separat.
Cum se proiectează un sistem complet de stocare și exhaustare industrială?
Un proiect complet începe cu analiza materialului depozitat. Se stabilesc granulometria, densitatea aparentă, umiditatea, caracterul abraziv, tendința de aglomerare și eventualele riscuri de incendiu sau explozie.
Urmează stabilirea modului de încărcare. Trebuie analizat dacă materialul este introdus pneumatic, prin elevator cu cupe, transportor elicoidal sau alt echipament. Pentru fiecare configurație se determină condițiile de transfer și necesarul de ventilare.
Apoi se proiectează filtrarea. Se aleg echipamentele potrivite pentru debitul de aer, concentrația de praf și caracteristicile materialului. Filtrarea trebuie corelată cu limitele de presiune admise de siloz și cu sistemele de protecție necesare.
În etapa următoare se proiectează descărcarea. Valvele rotative, transportoarele, buncărele de extracție și celelalte echipamente trebuie selectate în funcție de materialul transportat și de debitul necesar.
Sistemele de automatizare trebuie să permită monitorizarea parametrilor relevanți și să intervină în condițiile pentru care au fost proiectate. În funcție de aplicație, pot fi necesare dispozitive de nivel, presiune, control al alimentării și protecție împotriva incidentelor.
În final, se stabilesc procedurile de punere în funcțiune, verificare și mentenanță. Instalația trebuie evaluată în condițiile reale de încărcare și descărcare, nu doar printr-o verificare vizuală a echipamentelor montate.
Pentru proiectele industriale complexe, consultanța, proiectarea și instalarea trebuie corelate cu întregul flux de producție. Silozul, exhaustarea, transportul materialului și echipamentele de descărcare trebuie să funcționeze ca un sistem integrat.
Întrebări frecvente despre exhaustarea industrială pentru silozuri
1. De ce apare praf la încărcarea silozurilor?
Praful apare deoarece materialul introdus dislocă aerul din interior, iar în alimentarea pneumatică intră suplimentar aerul de transport. Acesta poate antrena particule fine, care trebuie separate prin filtrare înainte de evacuare.
2. Ce rol are filtrul montat pe siloz?
Filtrul permite evacuarea controlată a aerului în timpul încărcării și reține particulele solide. El contribuie la reducerea emisiilor de praf și la funcționarea corespunzătoare a sistemului de ventilare.
3. Ce tipuri de filtre se folosesc pentru silozuri?
În funcție de material și aplicație, se pot utiliza filtre cu cartușe, filtre cu saci sau alte sisteme de filtrare adaptate debitului de aer și caracteristicilor particulelor.
4. Cum se dimensionează filtrul pentru un siloz alimentat pneumatic?
Se pornește de la debitul maxim de aer care trebuie evacuat în timpul umplerii, luând în calcul transportul pneumatic, condițiile de funcționare, încărcarea cu praf și limitele de presiune admise de siloz.
5. De ce nu este suficientă alegerea filtrului după capacitatea silozului?
Pentru că două silozuri cu aceeași capacitate pot avea metode și debite de alimentare diferite. Necesarul de ventilare este determinat de procesul de încărcare, nu doar de volumul de stocare.
6. Ce se întâmplă dacă filtrul de siloz este colmatat?
Rezistența la trecerea aerului crește, iar evacuarea poate deveni insuficientă. În timpul alimentării pneumatice, această situație poate contribui la apariția suprapresiunii.
7. Ce este suprapresiunea într-un siloz?
Suprapresiunea reprezintă creșterea presiunii interioare peste nivelul de referință. Dacă depășește limitele admise de echipament, poate provoca deformări, deteriorări sau alte incidente grave.
8. Ce rol are valva de protecție la suprapresiune?
Valva este un dispozitiv de siguranță destinat limitării unor condiții anormale de presiune. Nu trebuie utilizată ca înlocuitor pentru filtrarea și ventilarea normală a silozului.
9. Este același lucru o valvă de suprapresiune și un panou de protecție la explozie?
Nu. Valva de suprapresiune gestionează anumite abateri ale presiunii de proces, în timp ce panoul de protecție la explozie este proiectat pentru limitarea efectelor unei deflagrații. Funcțiile și criteriile de proiectare sunt diferite.
10. Pot apărea probleme de presiune și la descărcarea silozului?
Da. Evacuarea materialului poate genera depresiune dacă aerul nu poate intra corespunzător. Protecția trebuie adaptată metodei de descărcare și caracteristicilor constructive ale silozului.
11. Ce rol au valvele rotative în descărcarea silozurilor?
Valvele rotative permit evacuarea sau dozarea controlată a materialului și pot contribui la separarea zonelor cu presiuni diferite, în funcție de configurația instalației.
12. Ce probleme pot apărea la descărcarea rumegușului?
Rumegușul și materialele fibroase pot forma acumulări sau punți de material care împiedică descărcarea uniformă. În anumite aplicații sunt necesare buncăre sau sisteme de extracție specializate.
13. Cum se previne pierderea materialului la descărcare?
Prin utilizarea unor echipamente de dozare și transport adecvate, etanșarea racordurilor, captarea locală a prafului și reglarea corectă a debitului de material.
14. Se pot folosi aceleași filtre pentru ciment, făină și rumeguș?
Nu automat. Materialele au caracteristici diferite privind granulometria, umiditatea, încărcarea filtrelor și riscurile de siguranță. Alegerea filtrării trebuie făcută pentru fiecare aplicație.
15. De ce sunt importante sistemele de monitorizare a presiunii?
Acestea pot identifica variațiile anormale ale presiunii și pot transmite semnale către sistemul de comandă pentru oprirea alimentării sau activarea altor măsuri de protecție.
16. Ce rol au senzorii de nivel în silozuri?
Senzorii de nivel permit monitorizarea gradului de umplere și pot preveni supraîncărcarea, atunci când sunt integrați într-un sistem de comandă și protecție proiectat corespunzător.
17. Ce mentenanță necesită filtrele pentru silozuri?
Trebuie inspectate elementele filtrante, sistemele de curățare, etanșările și componentele de monitorizare. Consumabilele deteriorate sau încărcate excesiv trebuie înlocuite conform condițiilor de exploatare.
18. Sunt necesare măsuri ATEX pentru silozurile de rumeguș sau făină?
Aceste materiale pot genera pulberi combustibile, iar necesitatea măsurilor ATEX se stabilește prin evaluarea riscului și clasificarea zonelor în care pot apărea atmosfere explozive.
19. Pot fi conectate mai multe silozuri la aceeași instalație de filtrare?
În anumite configurații, da, dar soluția trebuie proiectată pentru debitele, presiunile și materialele implicate. Trebuie analizate compatibilitatea fluxurilor, riscurile de contaminare și măsurile de siguranță necesare.
20. Cum se realizează un proiect complet de exhaustare și stocare a materialelor vrac?
Proiectul începe cu analiza materialului și a procesului de alimentare, continuă cu alegerea silozului, filtrarea, protecția la presiune, sistemele de descărcare și automatizarea, apoi se finalizează prin montaj, testare și punere în funcțiune. Toate componentele trebuie dimensionate și integrate pentru condițiile reale de exploatare.
Praful industrial rezultat la încărcarea și descărcarea silozurilor poate influența direct siguranța, eficiența și costurile unei instalații de producție. Pierderile de material, depunerile pe echipamente, filtrele colmatate și problemele de presiune sunt semne că procesul de depozitare și manipulare trebuie analizat tehnic.
Un sistem de exhaustare eficient trebuie să asigure evacuarea controlată a aerului, reținerea particulelor și menținerea presiunii în limitele admise. În cazul alimentării pneumatice, filtrarea trebuie dimensionată pentru aerul introdus prin transport, nu doar pentru volumul materialului depozitat.
Descărcarea necesită aceeași atenție. Valvele rotative, transportoarele elicoidale, elevatoarele cu cupe și buncărele trebuie selectate în funcție de caracteristicile materialului și integrate cu punctele de captare a prafului.
În aplicațiile cu pulberi combustibile, măsurile de prevenire și protecție împotriva exploziilor trebuie stabilite separat de sistemele destinate controlului presiunii normale de proces. Evaluarea riscurilor, monitorizarea și mentenanța sunt esențiale pentru exploatarea sigură.
Pentru industria lemnului, alimentară, materialelor de construcții, chimică sau producția industrială generală, o instalație bine proiectată nu înseamnă doar un siloz metalic și un filtru. Înseamnă un flux controlat, de la alimentarea materialului până la descărcarea lui către următoarea etapă tehnologică.
Sistemele de exhaustare, echipamentele de filtrare și soluțiile de transport trebuie privite ca părți ale aceleiași infrastructuri. Atunci când sunt dimensionate corect și întreținute corespunzător, acestea contribuie la reducerea contaminării aerului, limitarea pierderilor de material și funcționarea predictibilă a producției.
